技術要求

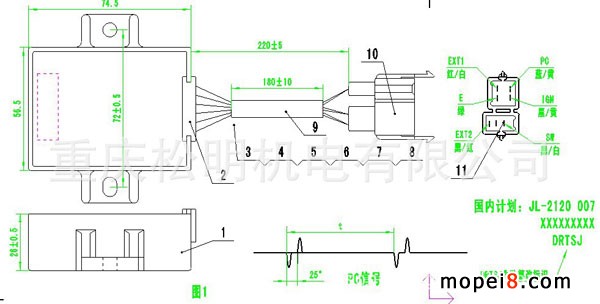

1.產品外形安裝及接口尺寸如圖1所示

2.點火器規(guī)格：
① 點火方式：SRC放電式
② 點火電容：2.2uF/400V

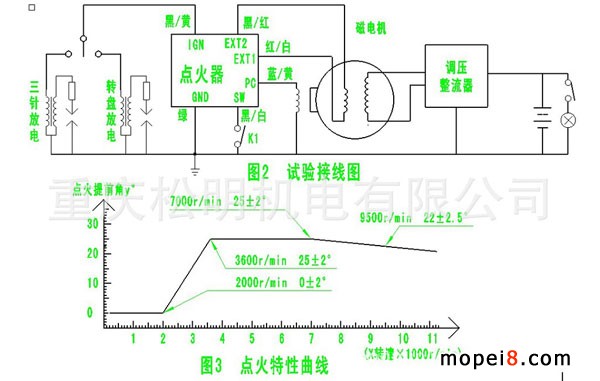

3.一般性能：測試線路如圖2、SM007E磁電機、SMJL351調壓器、
 磁電機凸臺于傳感器間隙0.7%p0.1mm
① 最低連續(xù)點火轉速：≤300r/min（三針6mm）
② 連續(xù)點火轉速范圍：≤300r/min～11000r/min（三針6mm）
③ 點火器充電峰值電壓（接點火器EXT2端/黑紅）：
　300r/min  ≥160V、 300-10000r/min  ≤280V、10000≥180V。
④ 點火器的EXT1端/紅/白在點火器正常點火時波形應是較規(guī)則的、
　幅值6V的方波。
⑤ 點火提前角特性曲線如圖3

⑥ K1閉合（ 熄火端SW接地），點火器應不點火
4.點火器外觀要求：
① 接口引線整齊（符合圖1尺寸要求）、線卡端正的卡在外殼上；
② 封裝表面應光潔，無裂紋和其它異物；
③ 封裝物與殼體粘接良好，無間隙，且應完全覆蓋元器件；
④ 封裝表面高度應不超過殼體高度，且形成凹月面；
⑤ 殼體、接插器、外接引線等表面應無封裝物等其它附著物；
5.點火器絕緣電阻應＞1MΩ（用500V兆歐表測量）
6.其它技術要求符合摩托車JB/T8123.1～8123.2－1999標準
