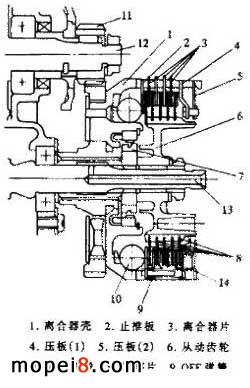

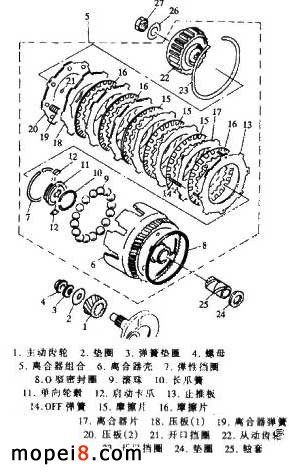

重慶CY80型摩托車的離合器是油浸多片離心式離合器，其結構如圖1及圖 2所示。

一、離合器的工作原理

當發動機停止運轉或運轉速度很低時， OFF 彈簧把止推板推向左邊，滾珠在止推板的壓迫下，沿著滑道槽回到槽的內側，摩擦片與離合器片脫離接觸，離合器處于分離狀態（見圖1上半部分所示），發動機向變速器輸出的動力被切斷。

加大油門，發動機的轉速上升，安裝在離合器殼內的滾珠受到的離心力不斷增大，沿著滑道槽向外滑動，壓迫止推板并使其向右擠壓（如圖1中的下半部分所示），當發動機的轉速達到 2500r/min 時，滾珠受到的離心力的軸向分力遠大于 OFF 彈簧的彈力，于是迫使摩擦片與離合器片緊密接觸，依靠摩擦力而同步旋轉，從而起到了傳遞動力的作用。

從曲軸輸出的動力，經離合器傳至變速器主軸的過程是這樣的：曲軸 → 主動齒輪 → 離合器殼 → 離合器片 → 摩擦片 → 從動齒輪 → 變速器主軸。

  從工作過程來看， CY80 型車的離合器平時處于脫開狀態，當發動機運轉到一定轉速時，靠離合器本身元件的離心力使離合器接合進入工作狀態，即脫開 → 接合（工作） → 脫開這樣的循環過程。

CY80 型車離合器是用油潤滑的，在使用過程中，離合器片與摩擦片一直處于油浸狀態中，因此只受到很少的磨損。

二、離合器的保養

判斷離合器技術狀態良好的標準是：分離徹底，無拖滯；結合時柔和平穩，無沖撞；工作可靠，運行時無特別的噪聲。  對離合器應進行定期保養。最初使用 500km 后，一定要更換變速箱內的機油；使用 1500km 、 3000km 后需檢查變速箱內的機油量是否符合規定。以后每行駛 3000km 檢查一次。

更換變速箱機油應在發動機處于熱態時進行。其操作方法是：旋下變速箱底部的放油螺塞，將廢油全部放出，再將螺塞重新旋緊，然后在加油孔處加入新鮮的機油，直至機油加到油標尺的上、下標志中間為止，油量約為 650mL 。冷車時，需先啟動發動機，怠速運轉 5 ～ 10min ，稍待片刻，再更換機油。冬天可用 10 號車用機油，夏天可用 15 號車用機油。

 三、離合器的故障

CY80 型車離合器的常見故障有離合器打滑、接合不上或分離不開等。

  1. 離合器打滑

  引起離合器打滑的主要原因有：

  （ 1 ）摩擦片磨損嚴重，厚度變薄，與離合器片間的間隙增大，滾珠無法壓緊摩擦片與離合器片。

  （ 2 ）滾珠或滾珠槽磨損嚴重，不能壓緊摩擦片與離合器片。

    （ 3 ）滾珠或滾珠槽磨損程度不一樣，個別磨損嚴重，致使摩擦片與離合器片受力不均勻，摩擦力減小。

  2. 離合器接合不上

  發動機轉速已達到或超過 2500r/min 時，車子仍不能起步，即說明離合器出現了接合不上的故障。

  離合器接合不上，主要原因與摩擦片打滑的原因相同，只是其更為嚴重，必須將離合器拆下來進行修理。

  3. 離合器分離不開  油門減小，發動機轉速降低，當低于 2500r/min 時，離合器應處于分離狀態，沒有動力輸出，否則，即是離合器分離不開。引起這種故障的原因有：

  （ 1 ）滾珠被阻滯在滑槽出口端，無法返回分離狀態時的位置；

  （ 2 ） OFF 彈簧彈力減弱，不能將滾珠壓回原位。

  四、離合器的檢修

  發現摩托車出現上述故障時，應采取以下措施。

  支起主支架，卸下啟動桿，將變速箱底下的放油螺塞打開，放掉機油，再將右側蓋 7 個螺栓擰下，拆開離合器。

  （ 1 ）檢測摩擦片的厚度。摩擦片的標準厚度為 2.9 ～ 3.1mm ，使用極限為 2.6mm ，如低于 2.6mm ，應予更換。

  （ 2 ）離合器片的標準厚度為 1.2±0.06mm ，其撓曲變形不得超過 0.1mm ，如超過此值，需校正或更換。

  （ 3 ）滾珠不得有損傷，若有損傷，也應更換。

  （ 4 ）檢查離合器彈簧及 OFF 彈簧的自由長度。離合器彈簧的自由長度應為 12.9mm ，不得小于 12.1mm ； OFF 彈簧的自由長度應為 30.5mm ，不得小于 30.0mm 。否則應予更換。
